Băng tải 3M 4 bộ ( Hai bộ có thiết bị định tâm )

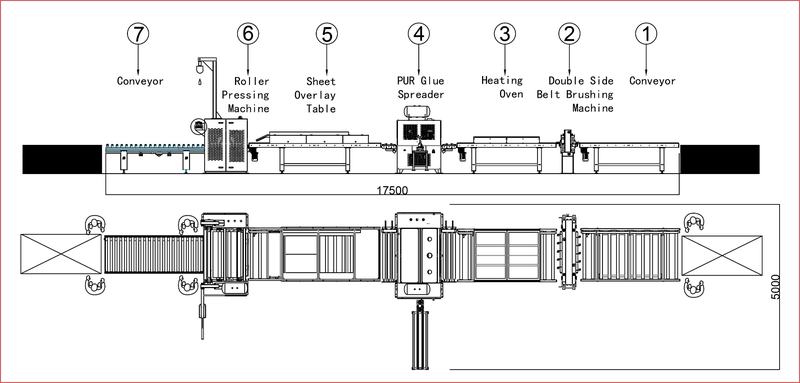

Bản vẽ 3D ( Phần 2/9/12/13 )

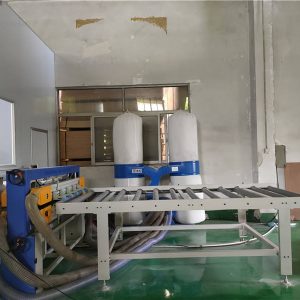

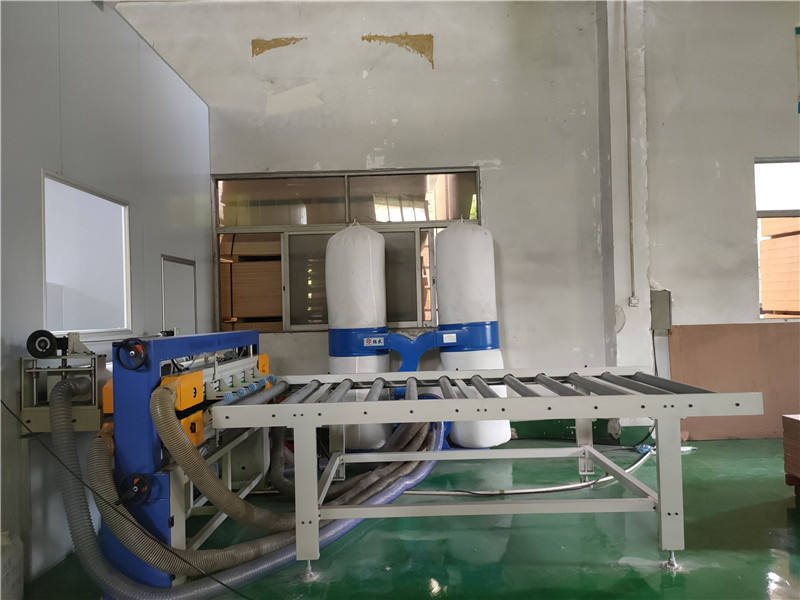

Băng chuyền 4m/ Lò sưởi/ 1 bộ chổi đai )

Máy này được thiết kế để đáp ứng nhu cầu với băng tải dài 4 mét, có bàn chải hai bên và cũng có lò sưởi trước cho panel. Lò sưởi panel sử dụng đèn hồng ngoại. Và ở đầu ra từ lò, có một thiết bị để dính bụi.
Động cơ tốc độ cao hai bên, hai bên lên xuống bốn băng tải bụi ngang. Sử dụng với lông bàn chải cứng và mềm. Bàn chải cứng và loại bỏ bụi từ lông bàn chải mềm. Vòi phun atom hóa, được sử dụng để thêm độ ẩm hiệu quả loại bỏ tĩnh điện. 4 cổng hút ở cả hai bên, hiệu quả loại bỏ bụi trên bảng.

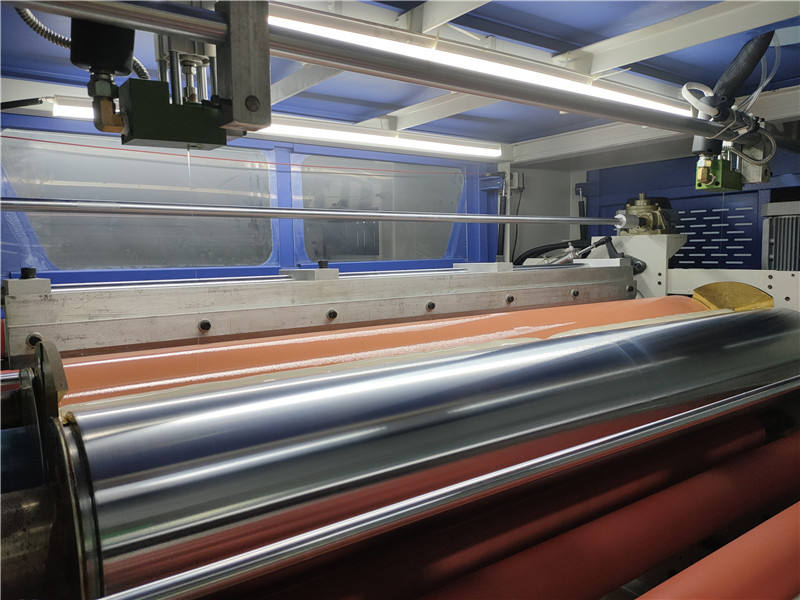

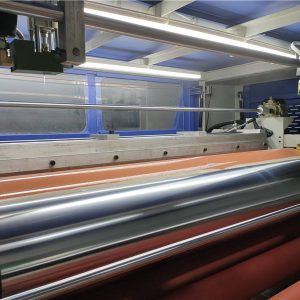

1 set máy tráng keo 3 trục lăn (3 quả lô)
Được thiết kế đặc biệt cho veneer bảng chất lượng cao, phù hợp với việc sử dụng keo nóng chảy PUR polyurethane phản ứng, cho các vật liệu sáng, tấm acrylic, phim sáng PET, PVC và veneer melamine, tấm tổ ong, tấm cửa sandwich, tấm silicat canxi, tấm magiê kính và các tấm phẳng khác với hiệu ứng phủ đồng nhất.
Tự động nâng hạ và áp lực, điều khiển chiều cao làm việc bằng động cơ servo chính xác cao, kiểm soát số lượng phủ độ dày, được trang bị cơ chế thay đổi cuộn tự động, việc thay đổi cuộn rất thuận tiện.

1. Bề mặt của dosing roller được mạ chrome, và lượng keo được kiểm soát.
2. Con lăn cao su silicone, đặc điểm của vật liệu cao su, vì nó có độ cứng nhất định, có thể được phủ trên bề mặt có độ dày dung sai lớn hơn một chút, tấm chung trước khi dán không cần phải chà nhám độ dày cố định, có thể phủ đều bề mặt.
3. Con lăn làm mịn (con lăn thép gốm), nguyên lý hoạt động là thông qua việc vận hành ngược lại, lớp phủ trên bề mặt cao su hoặc lớp cao su dày được cạo khỏi bề mặt. Sau khi cạo, keo sẽ tích tụ trên lưỡi cạo và được đưa trở lại vào bể cao su bởi con lăn silicone chạy theo hướng ngược lại. Do con lăn thép gốm, bề mặt mịn, nên keo ra khỏi bảng ở trạng thái mịn. Rất phù hợp cho phim bóng cao, lớp phủ nóng chảy.
4. Lượng keo có thể được kiểm soát. Khi con lăn không được sử dụng, lượng keo tối thiểu có thể là 30-40 gram trên một mét vuông, và bề mặt sau khi phủ keo sẽ mịn màng. Lượng phủ chính xác phụ thuộc vào các loại keo khác nhau với độ nhớt khác nhau.
5. Máy keo của công ty chúng tôi áp dụng hệ thống gia nhiệt tuần hoàn bên trong, và sự chênh lệch nhiệt độ giữa các phần khác nhau của bề mặt con lăn cao su không quá cộng hoặc trừ 3 độ Celsius. Đảm bảo keo có cùng độ nhớt trên tất cả các bề mặt.
6. Cấu trúc baffle đặc biệt, sạch sẽ khi máy đang hoạt động, không bị rò rỉ keo.
7. Tất cả các bánh xe con lăn của máy có thể quay tới và lui, rất thuận tiện để làm sạch.

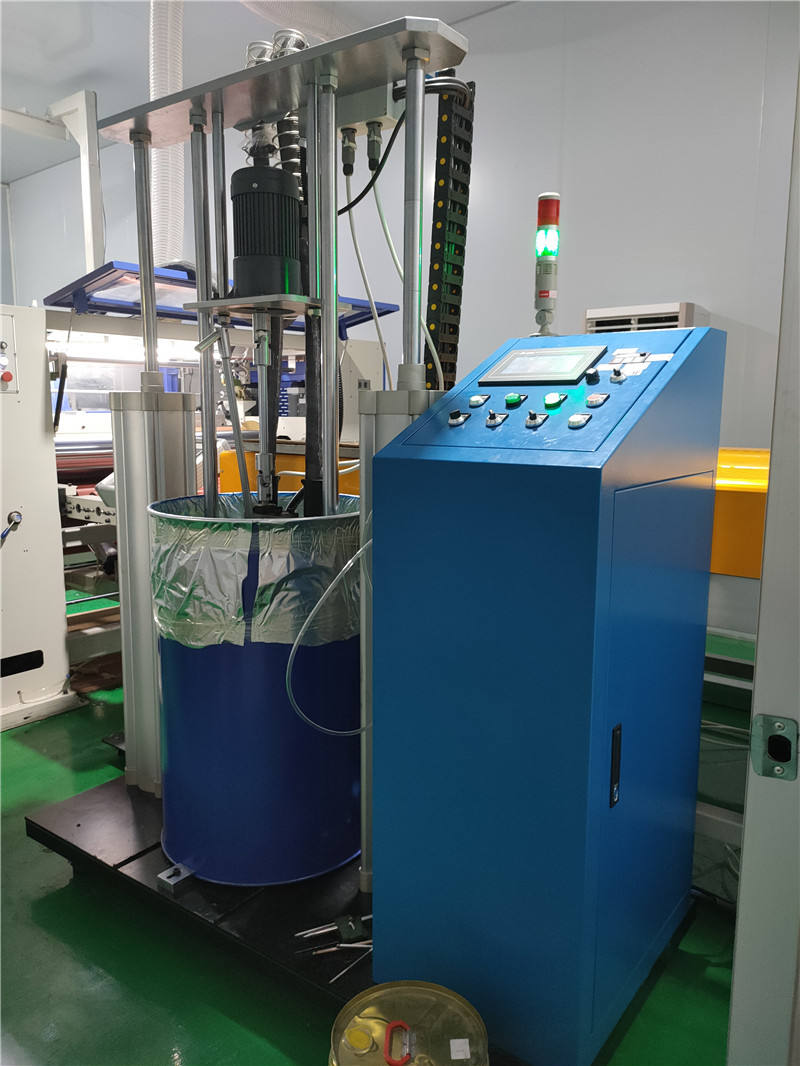

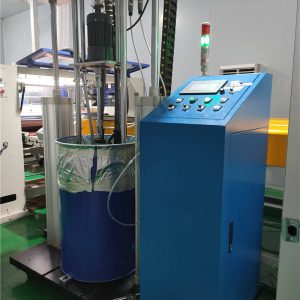

1 set bể nóng chả keo PUR
Máy này được sử dụng để cung cấp keo nóng chảy PUR.
Nó được gia nhiệt bằng đĩa ép và được trang bị hai đầu ra keo.
Kiểm soát nhiệt độ chính xác. PLC kiểm soát nhiệt độ và áp suất không đổi, cung cấp keo chính xác.

Bàn phủ tấm
Nền tảng dán tấm, sử dụng cho dây chuyền phẳng, dây chuyền ép keo lạnh, kết nối. Tấm dừng tự động sau khi dán. Lát tay, phù hợp với vật liệu tấm HPL\ acrylic \ thép màu \ nhôm \ CPL.
Sau khi thả tay, truyền tải tự động tiến về phía trước.
Được trang bị đường nướng cách nhiệt 27KW, để duy trì thời gian mở của tấm sau khi dán.

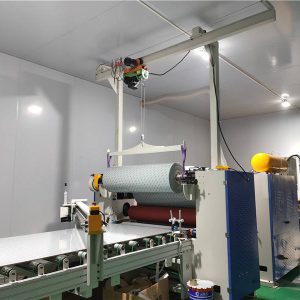

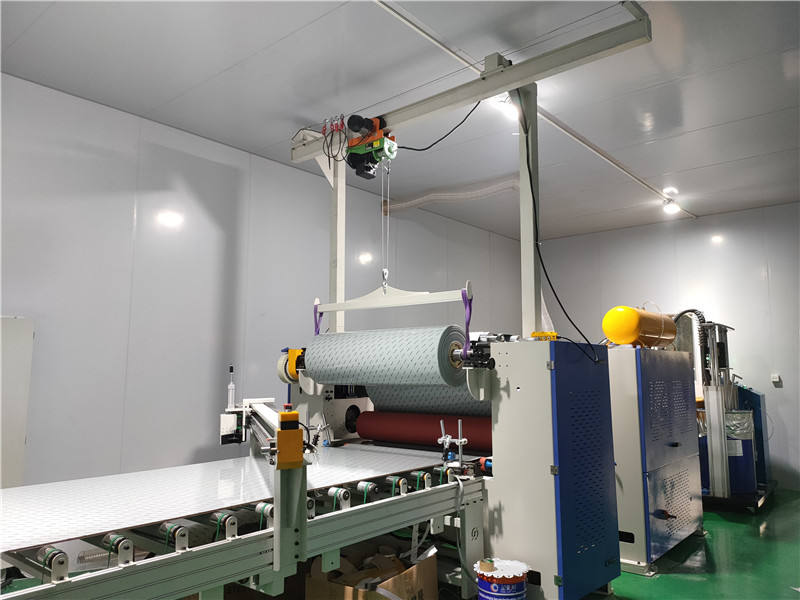

Bộ máy ép 2 trục/ Bộ thiết bị Corona
Máy ép cuộn đôi, dây điện cho phần liên kết phẳng PUR, với thiết bị nâng phim, đèn làm mềm vật liệu mềm. Nâng bằng áp suất khí, thiết bị cắt dọc thông thường, điều khiển nâng riêng biệt, có thể chọn ép cuộn đôi, ép cuộn liên tục hoặc ép cuộn đơn và các loại ép tấm khác, có thể kết hợp với khung phủ, có thể sử dụng trong dây chuyền sản xuất tích hợp phủ phẳng của phần lắp ghép. (Thiết bị corona, thiết bị phim bảo vệ tùy chọn)

Máy cắt mép
Máy này được sử dụng cho máy cắt hai đầu của tấm kim loại.
Sau khi dán phim PVC phẳng lên bề mặt tấm kim loại, vẫn còn một số dư ở cuối tấm kim loại sau khi theo dõi và cắt.
Sau khi máy học cạnh bảng, việc định vị cạnh tự động, thông qua dao ngang, đầu và đuôi bảng được cân bằng để cắt tự động.

Máy xoay panel
